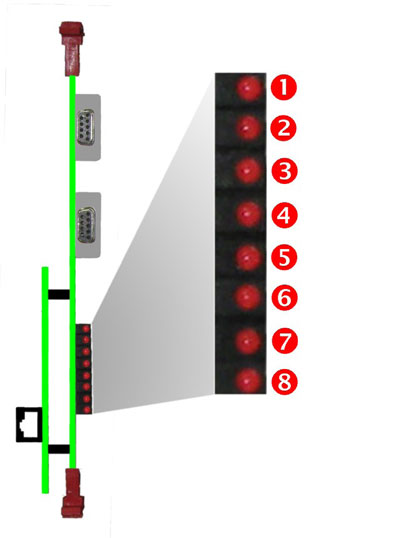

FAD blok kontrol kartı LED statuleri
LED-1: FAD kartının üst 9 pin dişi konnektörünün bağlı olduğu kontrol ve anahtarlama ünitesinin statüsünü gösterir.
- Hızlı yanıp sönüyor; FAD ile kontrol ve anahtarlama ünitesi arasında iletişim yok.
- Sürekli yanıyor; Bağlı olduğu kontrol ve anahtarlama ünitesi devrede.
- Yavaş yanıp sönüyor; Bağlı olduğu kontrol ve anahtarlama ünitesi yedek (stand-by) durumda.
LED-2: FAD kartının alt 9 pin dişi konnektörünün bağlı olduğu kontrol ve anahtarlama ünitesinin statüsünü gösterir.
- Hızlı yanıp sönüyor; FAD ile kontrol ve anahtarlama ünitesi arasında iletişim yok.
- Sürekli yanıyor; Bağlı olduğu kontrol ve anahtarlama ünitesi devrede.
- Yavaş yanıp sönüyor; Bağlı olduğu kontrol ve anahtarlama ünitesi yedek (stand-by) durumda.
LED-3
- Sönük; FAD kartı üzerindeki yazılım ROM dan (üzerindeki flashrom dan)koşuyor
- Sürekli yanıyor: FAD kartı üzerindeki yazılım RAM (kontrol ve anahtarlama ünitesinden) dan koşuyor.
LED-4: FAD kartının tipini gösterir
- Sönük: FAD kartının tipi analog rak kontrol kartı (2.x1g.fad00ai).
- Sürekli yanıyor: FAD kartının tipi E1 rak kontrol kartı (2.x1g.fad00e1)
LED-5: E1 rak kontrol kartında işlevseldir.
- Sönük: En üstte yer alan (dördüncü) E1 de senkronizasyon sağlanamadı.
- Sürekli yanıyor: En üstte yer alan (dördüncü) E1 de senkronizasyon sağlandı.
LED-6: E1 rak kontrol kartında işlevseldir.
- Sönük: Üçüncü E1 de senkronizasyon sağlanamadı.
- Sürekli yanıyor: Üçüncü E1 de senkronizasyon sağlandı.
LED-7: E1 rak kontrol kartında işlevseldir.
- Sönük: İkinci E1 de senkronizasyon sağlanamadı.
- Sürekli yanıyor: İkinci E1 de senkronizasyon sağlandı.
LED-8: E1 rak kontrol kartında işlevseldir.
- Sönük: Birinci E1 de senkronizasyon sağlanamadı.
- Sürekli yanıyor: Birinci E1 de senkronizasyon sağlandı.
