X1 r5 santralı tanımlanan koşulların oluşmasında ve harici alarm algıladığında Alarm panelinde ilgili ledi yakar. Alarm panelinde led dışında ayrıca buzzer da aktif edilebilir.
Alarm paneli üzerinde yer alan 8 adet uzun ömürlü led lamba, Alarm1'den Alarm8'e işaretlenmiştir. Alarm1'e ayrıca istendiğinde altında yer alan bir anahtar yardımı ile susturulabilen bir siren eşlik etmektedir.
2.x1g.almpanl
Alarm durumlarının programlanması ve ilgili led'e atanması web arayüzü ile yapılır.
Ana sayfa Sistem/Alarm tıklandığında açılan liste kutusunda Alarm-1 den Alarm-8'e bir alarm numarası seçerek, bu numara için hangi durumların alarm teşkil edeceğini programlayabilirsiniz. Seçim yapıldıktan sonra açılan sayfada hangi durumların seçilen alarmı aktif hale getireceğini programlayabilirsiniz. Her bir alarm için 32 adede kadar durum, alarm durumları olarak atanabilir. Alarm durumlarından herhangi birinin gerçekleşmesi halinde, ilgili alarm ledi yanacaktır.
Alarm durumu atamak için soldaki listeden işaretleme yapılıp ekle tuşuna basılır. Seçili bir durumu kaldırmak içinse, sağdaki listeden işaretleme yapılıp sil tuşuna basılır.
Atanabilecek bazı durumlar şunlardır:
- Sonraki alarmlar: Programlanmakta olan alarmın ardından gelen alarm numaraları istenirse alarm durumu olarak atanabilir. Örnek olarak Alarm5'in programlanmakta olduğunu düşünelim. İstenirse, Alarm6, Alarm7 ve/veya Alarm8 alarmları programlanmakta olan Alarm5'i tetiklemek için atanabilir. Bu durumda, Alarm6, Alarm7 ve/veya Alarm8'in oluşması (led lambalarının yanması) Alarm5'i de tetikler. Bu özellik, ana alarm durumunun tanımlanmasında kullanılabilir. Örneklemek gerekirse, sirenin eşlik ettiği Alarm1 ana alarm olarak organize edilebilir ve kendinden sonra gelen bazı alarm durumları bu ana alarmı tetiklemede kullanılabilir.
- Blok iletişimi: X1 r5 santralının kontrol/anahtarlama ünitesinin hizmet sunabileceği tüm bloklar listelenir. Herhangi bir nedenden ötürü blok ile kontrol/anahtarlama ünitesinin arasında iletişimin kopması alarm durumu olarak algılanır. Ancak unutulmamalıdır ki, bu alarm durumu her zaman bir hata yada arızaya işaret etmeyebilir. Örnek olarak, santralın kontrol/anahtarlama ünitesi 14 adet blok desteklerken, santralın kurulu konfigürasyonunda 4 adet blok kullanılmış olabilir. Böyle bir durumda, 10 adet blok her zaman alarm durumunda olacaktır. Kullanılmayan bu blokların alarm durumu olarak atanması uygun olmayacaktır.
- E1 çalışması: Santralda yer alan tüm E1 arayüzleri listelenir. Alarm durumu, E1 üzerinde seviye1 yada seviye2 haberleşmenin kesilmesi durumunda oluşur. Ancak unutulmamalıdır ki, bu alarm durumu her zaman bir hata yada arızaya işaret etmeyebilir. Örnek olarak, santralda şebekeye bağlı olamayan yada kullanılmayan E1 arayüzleri bulunabilir. Bu kullanılmayan E1 arayüzleri her zaman alarm durumunda olacaktır. Kullanılmayan bu E1 arayüzlerinin alarm durumu olarak atanması uygun olmayacaktır.
- Harici alarm: X1 r5 santralında harici alarm durumlarını kabul edebilecek bir giriş konnektörü yer almaktadır. Bu konnektör ile 8 adede kadar harici alarm durumu santral tarafından algılanarak, alarm oluşturulabilir. Konnektör üzerinde ilgili pinlerin kısa devre olması, alarm durumu oluşturur.
Herhangi bir alarm durumu oluştuğunda, X1 r5 santralı bu durumu kaydeder. Oluşan alarm durumları seçim listesinde * işareti ile gösterilir. Alarm durumumun ortadan kalkması santral tarafından otomatik olarak algılanır ve * işareti kaldırılır.

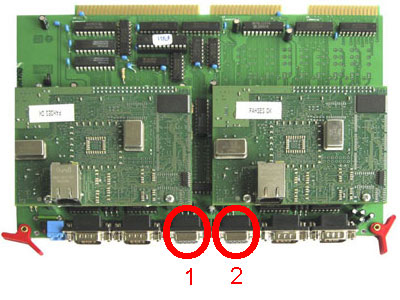

Alarm girişi ve çıkıi için PAI kartı. 1 harici alarm girişi, 2 alarm paneline çıkış konnektörü
