PX24XSantralMontaji

Uyarı

Bu ekipman sadece, elektronik cihazlar konusunda yeterli bilgisi ve teknik deneyimi olan yetkili servis personeli tarafından kurulmalı yada bakımı yapılmalıdır.

Uygun yer seçimi

Kurulumu yapacak teknik personelin kolay çalışabilmesi için, kurulum yapılacak mekan iyi aydınlatılmış olmalıdır. Kart çıkarıp takma için yeterli alana sahip bir yer seçilmelidir.

Santrala bağlanacak akülerin, santrala yakın ve havadar bir yerde konumlandırılması gerekir. 220V şebeke bağlantısı zorunlu elektrik kesintileri dışında kesilmeyen, iyi topraklandırılmış bir şebekeye bağlanmalıdır. Çevresel koşullar, santralın aşağıda belirtilen çalışma aralığında olmalıdır

• Ortam sıcaklığı: 0-40 C0
• Nem oranı: %20-85

Santralın kurulacağı mekanda aşağıda belirtilen faktörler olmamalıdır:

• Yüksek gerilim hatları, duman, toz, gaz yada radyasyon yayan ekipman (örneğin jeneratör, fotokopi makinası gibi),
• Yüksek frekansta sinyaller üreten ve yayan radyo ekipmanı
• Yoğuşma veya sıvı sızması ile santral ekipmanına zarar verebilecek boru veya vanalar.
• Vibrasyon yayan ağır makinalar
• Doğrudan güneş ışığına maruz kalan veya ısı yayan başka ekipmanlar.

Topraklama

Cihazın uzun ömürlü olması, yaşam ve sağlığa tehlike oluşturmayacak çalışma şartlarının sağlanması için düzgün bir topraklama yapılması şarttır.

• Santral korumalı, özel bir topraklama terminali ile topraklanmalıdır.
• Toprak ve nötr terminalleri arasındaki direnç 05 ohm’u geçmemelidir.
• Santral güç kaynağına bağlanan 220V MAIN de faz-toprak ve faz-nötr arasındaki voltaj farkı 5V’u geçmemelidir.
• Santrala bağlanacak her türlü harici ekipman (yazıcı, bilgisayar) santral ile aynı toprağı kullanmalıdır.

Güç özellikleri

Tek kabinetli sistemin giriş ve çıkış güç özellikleri:

Giriş:

• 180 - 260 VAC (0.4 Amp 230VAC)
• 45 - 54 VDC(1.3 Amp 48VDC)

Çıkış:

• +5VDC (3 Amp)
• -5VDC (0.3 Amp)
• -54VDC (1.1 Amp)
• +9 VDC (0.4 Amp)
• Ring (2w, 25Hz)

Uyarılar

	Bu ekipman sadece, elektronik cihazlar konusunda yeterli bilgisi ve teknik deneyimi olan yetkili servis personeli tarafından kurulmalı yada bakımı yapılmalıdır.
	AC-DC güç ünitesi toprak konnektörü toprağa bağlanmalı, ve topraklama başka hiç bir ekipman toprağı ile (paratoner, trafo vb) ortak olmamalıdır.
	Harici hatlar ikinci bir koruma devreleri tarafından korunmalıdır.
	MDF panosu topraklanmalı ve topraklama başka hiç bir ekipman toprağı ile (santral, paratoner, trafo vb) ortak olmamalıdır.

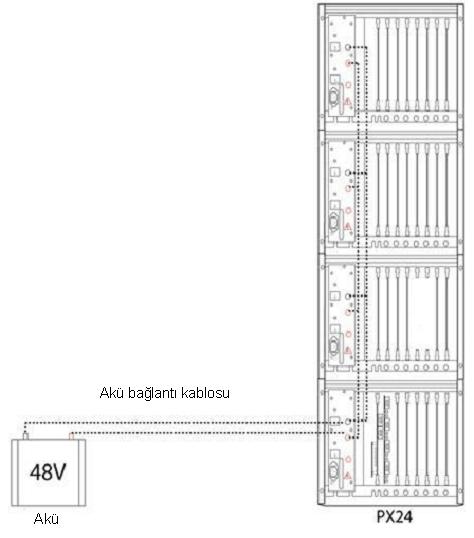

	Santral ile akü bağlantısında Telesis'ten sağlanan özel kablo kullanılmalıdır.
	Olabilecek elektrostatik hasarı engellemek için, kartları ellemeden önce birikmiş elektrostatik enerjiyi deşarj etmek amacı ile elektrostatik korumalı bilezik giymeli yada gerekli önlemleri almalıdırlar.
	Bu ekipman, sıcaklık ve nem oranlarının kontrol altında tutulduğu mekanlarda kullanılmalıdır (0-40C, nem<%85).
	Bakımdan önce santralın AC-DC güç ünitesinin AC tarafındaki (220V) fişini prizden çıkarın.
	Sistem enerji altında iken kartları çıkarıp takmayın.
	Sistem ile bağlantısı yapılacak bütün harici ekipmanlar kendi kurulum prosedürlerine uygun bir şekilde kurulmalıdırlar.

Ana Kabinetin önden görünümü

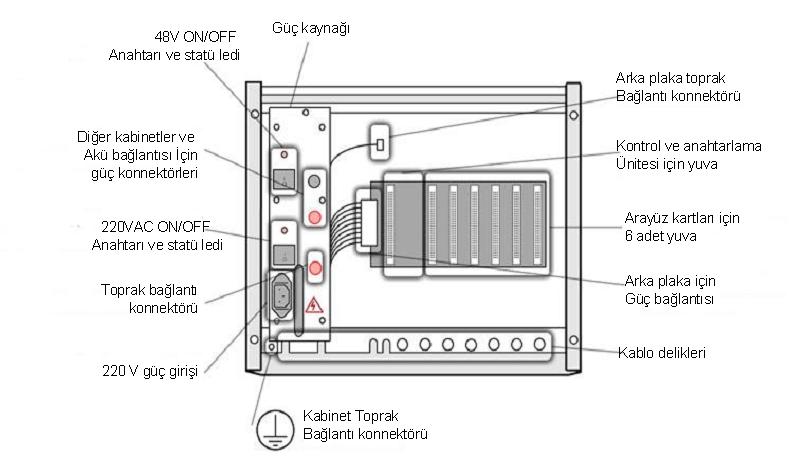

Kontrol ünitesi

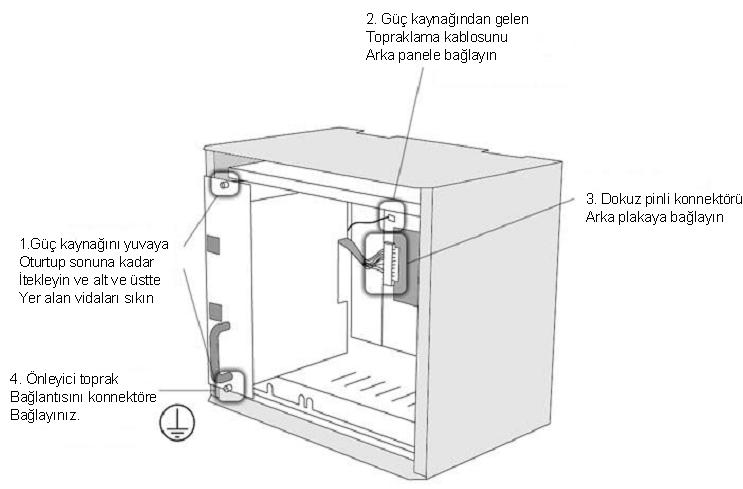

Santralınız 220VAC, 50 Hz şebeke cereyanında çalışabilecek şekilde tasarlanmıştır. Temel olarak her kabinette yer alan güç kaynakları 220VAC şebekeye bağlanmalıdır.

Güç kaynakları ön yüzünde akü, harici AC/DC çevirici ve birbirlerine (paralel) bağlanmak üzere siyah (-) ve kırmızı (+) born vidalar yer alır. Buradaki nominal voltaj değeri 53 VDC’dir. Güç kaynağı içerisinde yer alan DC/DC çevirici donanım, 48VDC voltajı kullanarak +-5VDC, konsollarda kullanılacak regule edilmemiş 7VDC ve 25Hz/130VAC zil sinyalini üretir. Güç kaynakları kabinet araka plakasına 9 iletkenli konnektörleri ile irtibatlandırılırlar.

Ek kabinetlerin bağlantısı

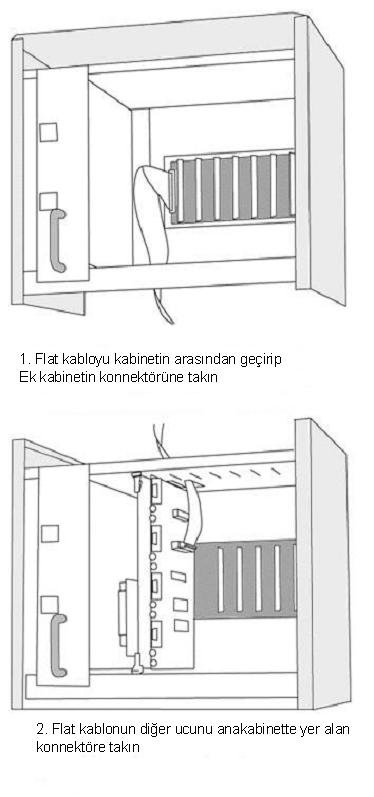

Eğer santralınızda ek kabinetler de yer almakta ise, DFF kartı üzerindeki 40 iletkenli konnektörler ile ek kabinetler arasında, santrallarınızla beraber gelen yassı kablolar kullanılarak bağlantıların yapılması gerekecektir. 1.ek kabinet, DFF kartında en üstte yer alan konnektöre; 2. ek kabinet, DFF kartında ortada yer alan konnektöre, ve de en üstteki (3.)ek kabinet, DFF kartında en altta yer alan konnektöre farklı uzunluktaki flat kablolar ile irtibatlandırılır

Flat kablolar;

40 cm uzunluğundaki 40 pinli flat kablo (sipariş kodu 1.kbl.flt4040) birinci ek kabinete bağlanmalıdır.

85 cm long 40 pinli flat kablo(sipariş kodu 1.kbl.flt4085) ikinci ek kabinete bağlanmalıdır.

110 cm uzunluğundaki 40 pinli flat kablo (sipariş kodu 1.kbl.flt4110) üçüncü ek kabinete bağlanmalıdır.
