PX24MRev5DonanimMontaj

Uyarı

Bu ekipman sadece, elektronik cihazlar konusunda yeterli bilgisi ve teknik deneyimi olan yetkili servis personeli tarafından kurulmalı yada bakımı yapılmalıdır.

Uygun yer seçimi

Kurulumu yapacak teknik personelin kolay çalışabilmesi için, kurulum yapılacak mekan iyi aydınlatılmış olmalıdır. Kart çıkarıp takma için yeterli alana sahip bir yer seçilmelidir.

Santrala bağlanacak akülerin, santrala yakın ve havadar bir yerde konumlandırılması gerekir. 220V şebeke bağlantısı zorunlu elektrik kesintileri dışında kesilmeyen, iyi topraklandırılmış bir şebekeye bağlanmalıdır. Çevresel koşullar, santralın aşağıda belirtilen çalışma aralığında olmalıdır

• Ortam sıcaklığı: 0-40 C0
• Nem oranı: %20-85

Santralın kurulacağı mekanda aşağıda belirtilen faktörler olmamalıdır:

• Yüksek gerilim hatları, duman, toz, gaz yada radyasyon yayan ekipman (örneğin jeneratör, fotokopi makinası gibi),
• Yüksek frekansta sinyaller üreten ve yayan radyo ekipmanı
• Yoğuşma veya sıvı sızması ile santral ekipmanına zarar verebilecek boru veya vanalar.
• Vibrasyon yayan ağır makinalar
• Doğrudan güneş ışığına maruz kalan veya ısı yayan başka ekipmanlar.

Güç özellikleri

Cihazın uzun ömürlü olması için güç alınan prizde toprak ve nötr terminalleri arasındaki direnç 0,5 ohm’u geçmemelidir. Santral güç kaynağına bağlanan 220V MAIN de faz-toprak ve faz-nötr arasındaki voltaj farkı 5V’u geçmemelidir.

Giriş:

• 180 - 240 VAC

Çıkış:

• 54VDC (1.3A)

Uyarılar

	Bu ekipman sadece, elektronik cihazlar konusunda yeterli bilgisi ve teknik deneyimi olan yetkili servis personeli tarafından kurulmalı yada bakımı yapılmalıdır.
	AC-DC güç ünitesi toprak konnektörü toprağa bağlanmalı, ve topraklama başka hiç bir ekipman toprağı ile (paratoner, trafo vb) ortak olmamalıdır.
	Harici hatlar ikinci bir koruma devreleri tarafından korunmalıdır.
	MDF panosu topraklanmalı ve topraklama başka hiç bir ekipman toprağı ile (santral, paratoner, trafo vb) ortak olmamalıdır.
	Santral ile akü bağlantısında Telesis'ten sağlanan özel kablo kullanılmalıdır.
	Olabilecek elektrostatik hasarı engellemek için, kartları ellemeden önce birikmiş elektrostatik enerjiyi deşarj etmek amacı ile elektrostatik korumalı bilezik giymeli yada gerekli önlemleri almalıdırlar.
	Bu ekipman, sıcaklık ve nem oranlarının kontrol altında tutulduğu mekanlarda kullanılmalıdır (0-40C, nem<%85).
	Bakımdan önce santralın AC-DC güç ünitesinin AC tarafındaki (220V) fişini prizden çıkarın.
	Sistem enerji altında iken kartları çıkarıp takmayın.
	Sistem ile bağlantısı yapılacak bütün harici ekipmanlar kendi kurulum prosedürlerine uygun bir şekilde kurulmalıdırlar.

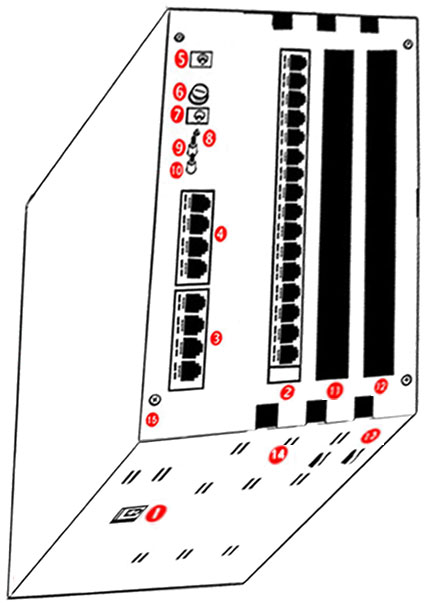

PX24M rev 5 Santralın Önden Görünüşü

AC-DC Adaptörü ve Akü Bağlantısı

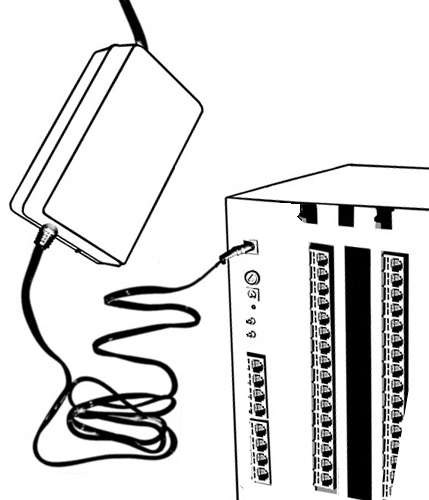

PX24M rev 5 santralında Power anahtarı yoktur, AC-DC adaptör santralın ön panelinde bulunan konnektöre takılmalıdır. AC-DC adaptör PX24M santralı için özel üretildiğinden başka bir adaptörü santralda kullanmayın.

AC-DC adaptörün prizi mutlaka topraklı bir priz olmalıdır.

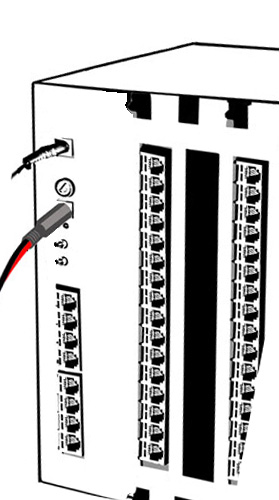

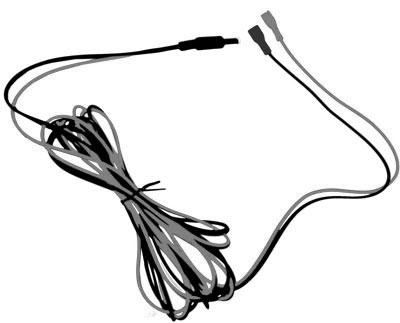

Akü bağlantısı için santralınızla gelen Akü kablosunu kullanınız, santralınızın 5-6 saat çalışabilmesi için tavsiye edilen akü 48V, 7Ah tir. Aküler kuru ve bakımsız tip olmalıdır.

Akü kablosunu santralın ön yüzeyinde bulunan Battery konnektörüne bağlanmalıdır.

Sigorta Değişimi

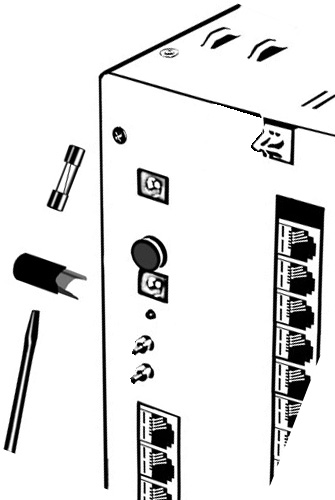

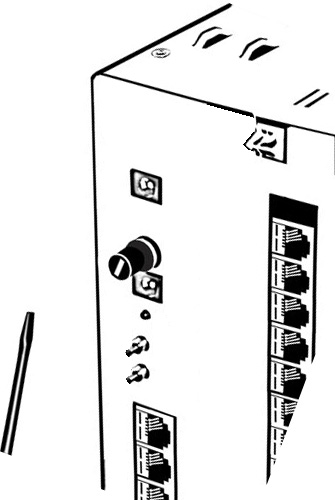

Santralın adaptör bağlantısı ve akü bağlantısını ayırın, sigorta nın olduğu anahtarı bir tornavida yardımıyla gevşetip açın.

Eski sigortayı yenisi ile değiştirin.

Değişim işlemi tamamlandıktan sonra tekrar akü ve güç bağlantılarını yaparak santralı devreye alın
