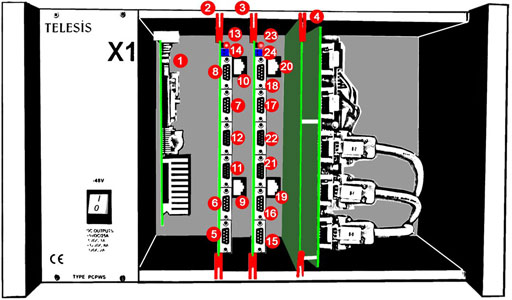

1 | Endüstriyel tip CPU |
2 | Ana PAI kartı. Kart üzerindeki jumper açık olmalıdır. |
3 | İlave PAI kartı (opsiyonel). Kart üzerindeki jumper kısa devre olmalıdır. |
4 | Anahtarlama kartı |
5 | Ana PAI, RS232-1 erkek konnektör (gelecek kullanımlar için) |
6 | Ana PAI, RS232-2 erkek konnektör (gelecek kullanımlar için) |
7 | Ana PAI, RS232-3 erkek konnektör (Sistemin ilk hazırlanışında kullanılır,sahada kullanılmaz) |
8 | Ana PAI, RS-232-4 erkek konnektör (gelecek kullanımlar için) |
9 | Ana PAI, Ethernet-1. Fabrika değerlerinde ip adresi 10.0.0.12 |
10 | Ana PAI, Ethernet-2. Fabrika değerlerinde ip adresi 10.0.0.13 |
11 | Ana PAI, Alarm paneli bağlantısı? için 9 pinli dişi konnektor |
12 | Ana PAI, Alarm paneli bağlantısı? için 9 pinli dişi konnektor |
13 | Ana PAI, Statu ledi |
14 | Ana PAI, Voltaj dedektörü |
15 | İlave PAI, RS232-5 erkek konnektör (gelecek kullanımlar için) |
16 | İlave PAI, RS232-6 erkek konnektör (gelecek kullanımlar için) |
17 | İlave PAI, RS232-7 erkek konnektör (gelecek kullanımlar için) |
18 | İlave PAI, RS-232-8 erkek konnektör |
19 | İlave PAI, Ethernet-3. Fabrika değerlerinde ip adresi 10.0.0.14 |
20 | İlave PAI, Ethernet-4. Fabrika değerlerinde ip adresi 10.0.0.15 |
21 | İlave PAI, 9 pinli dişi konnektör(kullanılmaz) |
22 | İlave PAI, 9 pinli dişi konnektör(kullanılmaz) |
23 | İlave PAI, Statü ledi |
24 | İlave PAI, konnektör (kullanılmaz) |
