X1R5 santralında yerleşimde aşağıda belirtilen kurallara uyulmalıdır.
- Santralın yerleşiminin yapılacağı yerde ön ve arka tarafdan kapakların rahat açılabilmesi ve erişim için en az 1 metre boşluk bırakılmalıdır.
- İkiden fazla kabinet (1.X1GKABINET) kullanılması durumunda ana kabinet(1.X1GURN0CPM rakının bulunduğu kabinet) ortada kalacak şekilde
yerleşim yapılmalıdır.

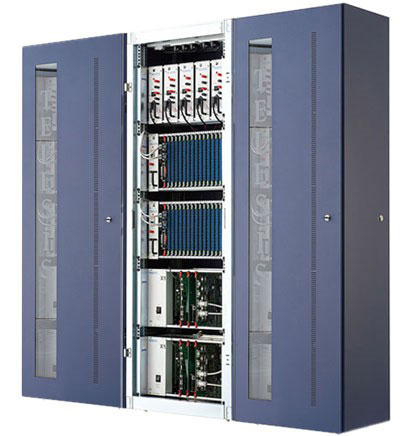

Ana kabinet ortada olmalıdır
- Birden fazla kabinet (1.X1GKABINET) kullanılması durumunda kabinetler birbirine, kabinetler arası bağlantı parçası (1.X1GKBNBAGL) ile monte edilmelidir.

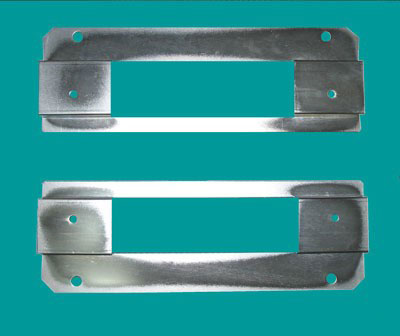

1.x1g.kbnbagl kabinetler arası bağlantı parçası

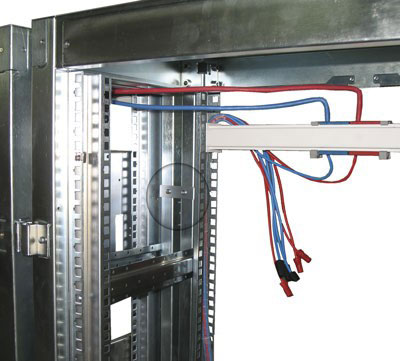

1.x1g.kbnbagl- kabinet iç bağlantı parçası
- Kabinetlerin çarpma veya sallanma durumlarında haraket etmemesi için 2 adet ayak ile ön ve arka taraftan sabitlenmelidir. Eğer gerekiyorsa 4 adet metal dübel ile zemine sabitlenmelidir.

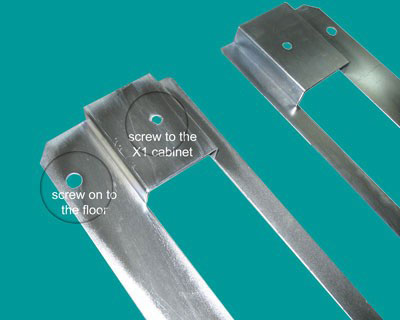

- Kabinetleri zemin parçasına sabitlemek için 1.x1g.kabinet zemin parçasını kullanın

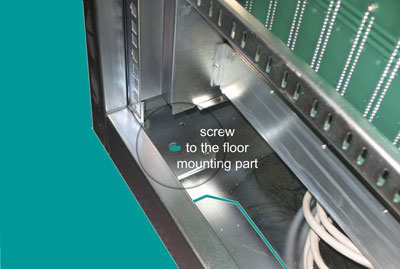

- Kabinetleri zemin parçasına vidaladıktan sonra zemine sabitleyin
