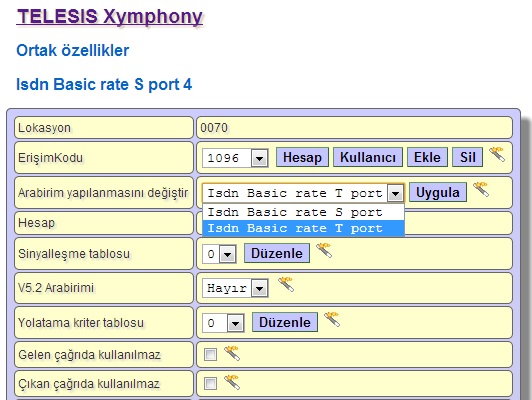

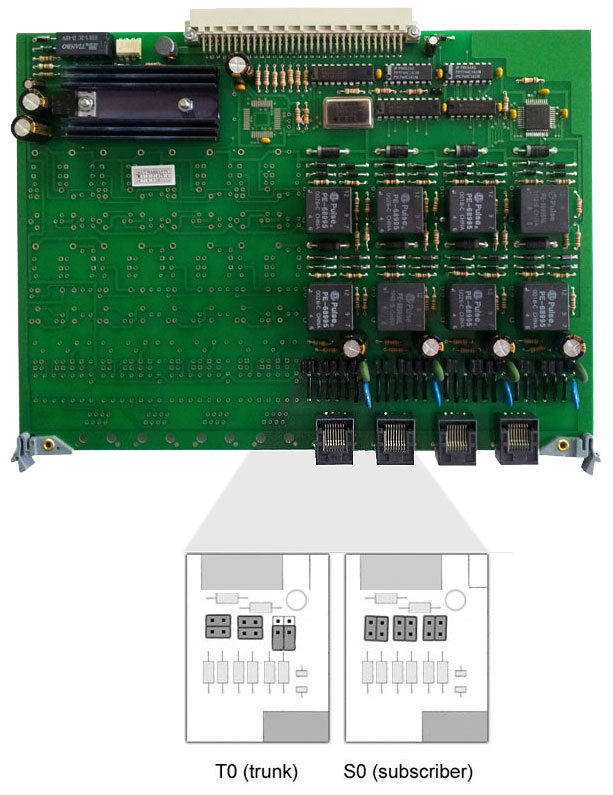

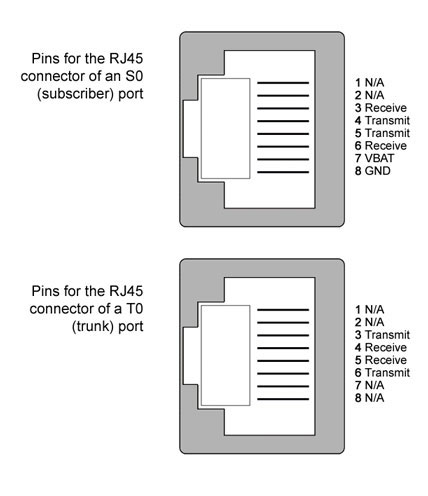

BRAISDNS0-T0KisaDevreKopruleriAçıklama DDL kartı üzerinde S0 (abone) ve T0 (trunk) arayüzleri için 4 adet RJ-45 konnektör bulunur. S0 veya T0 için kart üzerinde her port için kısa devre köprüleri ayarlanmalı ve santral arayüzünden program yapılmalıdır. RJ45 Pin Tahsisi RJ-45 konnektörde pinler aşağıda gösterilmektedir:  Kisa Devre Koprusu Ayarları Her port üzerinde bağımsız olarak abone (S0, NT) veya dış hat (T0, TE) için kısa devre köprüleri bulunmaktadır. Başlangıç değerlerinde kısa köprüleri S0 olarak sevk edilir, T0 için kısa devre köprüleri ayarlanmalı ve programsal olarakta port T0 olarak seçilmelidir.  BRI arayüzü T0 (trunk) olarak kısa devre köprülerini ayaralamak için; Altı kısa devre köprüsünden sağdaki 2 tanesi açık, diğer 4 tanesi yukarıdaki şekilde gösterildiği gibi kısa devre edilmelidir. S0 (abone) için, altı kısa devre köprüsü yukarıda gösterildiği gibi kısa devre edilmelidir. Not Santral hem point-to-point hemde point-to-multipoint bağlantılarını destekler. DDL kartı üzerinde 100 ohm sonlandırıcı direnç olduğundan Programlama Fabrika ayarlarında tüm DDL portları S0 olarak seçilmiştir. Eğer kısa devre köprüleri T0 olarak seçildiğinde portun ortak özellikleri sayfasında Arabirim yapılanmasını değiştir liste kutusundan  Önemli
|
