StillinkX100GercekZamanliE1SinyallesmeAnalizoru

Stillink x100 ağgeçidi benzersiz bir gerçek zamanlı E1 sinyalleşme analizörüne sahiptir. Bu analizör sayesinde aynı anda bir ya da iki E1 arayüzünde sinyal akışı harici bir ekipmana ihtiyaç duyulmaksızın takip edilebilir. Çağrı kontrol mesajlarına ilave olarak gözlemlenebilir seviyeler şunlardır:

• Seviye-1 (Layer-1) yada Fiziksel seviye, adından da anlaşılacağı gibi fiziksel arayüzdeki elektriksel karakteristikleri, ve de kodlama (AMI, HDB3 coding v.b) ve hata giderme (CRC4 gibi)işlemlerinin tamamına karşılık gelmektedir.
• Seviye-2 (Layer-2) yada Data Link seviyesi iki ara yüz arasında güvenli iletişimin temel fonksiyonlarını ifade etmektedir.
• Seviye-3 (Layer-3) yada Network seviyesi ise iki ara yüz arasında veri yada ses iletişiminin kurulmasını ve servislerin çalışmasını sağlayan fonksiyonları içermektedir.

Çağrı kontrol mesajları, ITU-T Q.931 standartlarına uygun olarak çözümlenirler. Stillink x100 ağgeçitlerinde tüm çağrılar ISDN modellemeye uygun olarak oluşturulurlar.

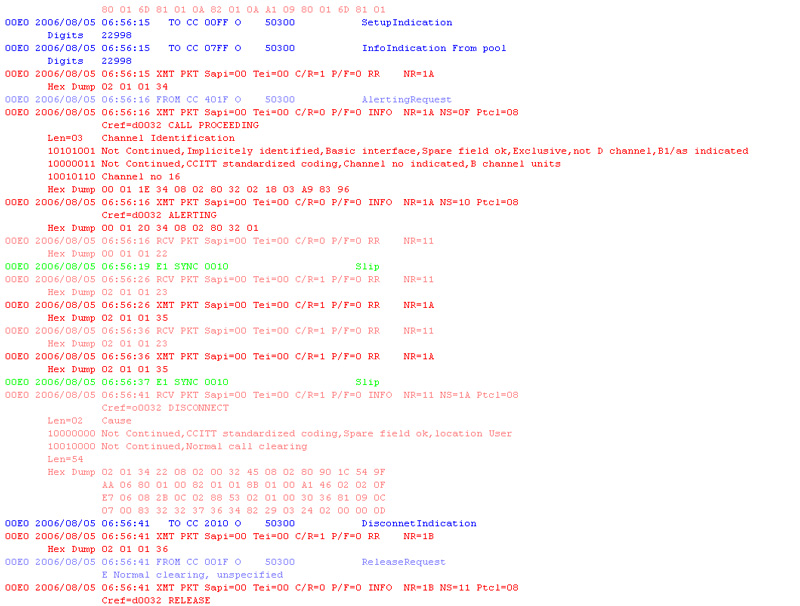

Stillink x100 insan makina arayüzünün analizör penceresindeki çözümleme bilgileri ikili tabanda (binary), onaltılık tabanda (hexadecimal) ya da okunabilir-anlaşılabilir (mnemonic) ifadeler ile gösterilir.

Analiz sonuçları yorumlanarak ve Stillink x100 ayarlanabilir pekçok sinyalleşme/protokol parametresi kullanılarak her şebekeye sorunsuz bağlanabilir. Aşağıdaki linkte, tüm Telesis ürünlerinde standart olarak yer alan bu Analizör ile ilgili detayları bulabilirsiniz. Stillink x100'ün donanımsal kapasitesi, ISDN ve QSig destekli E1 arayüzlerini gözönünde bulundurarak dokümandan yaralanabilirsiniz.
