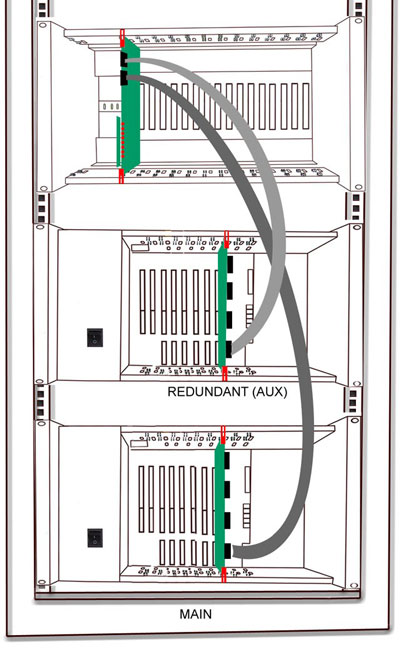

AnaVeYedekKontrolUnitesiRakBaglantilariHer iki kontrol üniteside aynı donanımlara sahip ve hotstandby durumdadır. Kontrol ünitelerinden bir tanesi ana, diğeri yedek durumdadır. Rak kontrol kartı FAD'ın en alltaki 9 pin dişi konnektörü alttaki kontrol ünitesine, Fad'ın üstteki 9 pin dişi konnektörü üstteki kontrol ve anahtarlama ünitesine bağlanır. Bir tek kontrol ve anahtarlama ünitesi var ise FAD'ın alt yada üstte yer alan 9 pin dişi konnektörü kontrol ve anahtarlama ünitesine bağlanır. ![]() X1 rev. 5 Ana ve yedek kontrol ve anahtarlama ünitesi. |
