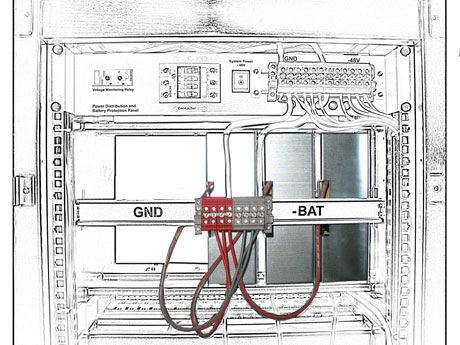

- Her bir RPS48A güç kaynağının arka tarafından gelen kırmızı renk kablo, 2 x1a urnmps4 arka tarafında bulunan kırmızı renk klemense her kabloya bir klemens terminali gelecek şekilde sabitlenir
- Herbir RPS48A güç kaynağının arka tarafından gelen gri renk kablo, 2 x1a urnmps4 arka tarafında bulunan gri renk klemense, her kabloya bir klemens terminali gelecek şekilde ayrı ayrı sabitlenir.

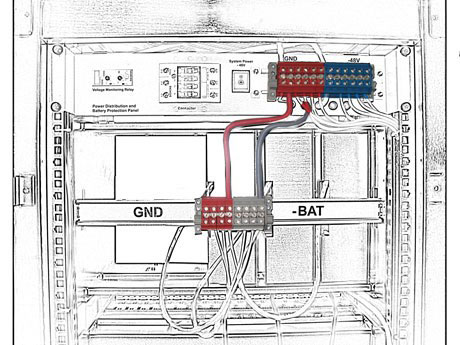

- 2 x1a urnmps4 arka tarafında bulunan ve RPS48A'ların birleştiği yerdeki kırmızı renk klemensden 10 mm² kesitli, çok damarlı kırmızı renk kablo ile kontaktör üzerinde bulunan kırmızı renk klemense bağlantı yapılır.
- Eğer 2 adet 2 x1g urn0xpm kullanılıyorsa iki rak arasında klemensler arasında köprü yapıldıktan sonra kontaktör üzerindeki kırmızı renk klemense bağlantısı yapılır
- 2 x1a urnmps4 arka tarafında bulunan ve RPS48Aların birleştiği yerdeki gri renk klemens ile kontaktör arka tarafında bulunan kontaktörün 2T1 bağlantı ucundan gelen 10 mm² kesitli, çok damarlı gri renk kablo ile birleştirilir.
- Eğer 2 adet 2 x1g urn0xpm kullanılıyorsa iki rak arasında klemensler arasında köprü yapılıdıktan sonra 1.X1GKONTAKR arka tarafında bulunan kontaktörün 2T1 ucundan gelen gri renk kablo ile birleştirilir.

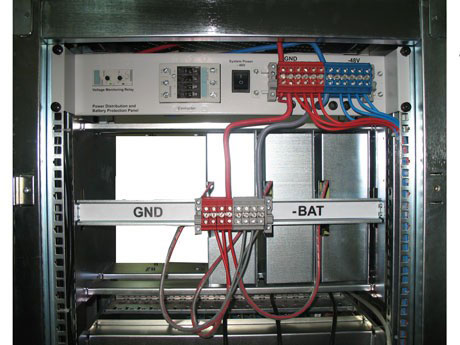

1.x1g.rak0psm (19inç rack 4 Amp. AC-DC çevirici) 1.x1g.kontaktr (Ana güç dağıtım klemensi)ile bağlantısı yapılmalıdır
2.x1a.urnmps4 ve (GND, -BAT) bağlantısının detaylı görünümü
