PX24MrXOtonomUniteninKurulumu

Telesis otonom üniteler kümesi CAU, Lokal dağınık sistem ile Coğrafı dağınık sistem yapısını destekler ve AU unitelerini bünyesinde barındırır.

Her AU ünitesi kendi başına otonom çalışır PX24 mrX santralde 3 adet genişleme yuvası vardır ve bu yuvalara DAH, DAT, DEM, DASF ve DDS kartları (Bakınız Uyumlu donanımlar) takılabilir. BRI ISDN kartı DDL en son 3. slota takılmalıdır.

CAU mimarisi kurulurken gerekli olan AU ünitelerinin Exchange id anahtarı, ip adresi, üye kimlik bilgisi ve CAU sinyalleşme portudur.

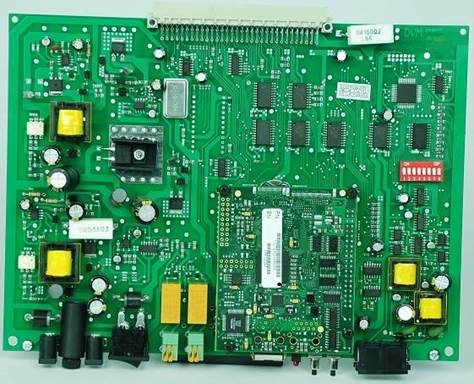

AU kontrol ünitesi üzerinde 8 adet On/Off anahtarı bulunur.

On/Off anahtarlarından 8 numaralı On anahtar korumalı ya da korumasız seçimi içindir. ON ise korumalı, değil ise korumasızdır.

AU kontrol ünitesi korumalı olarak seçilir ise medya portları, Web sunucu http portu, Çağrı kayıt Xtools cmdr/monitor portu ve CAU sinyalleşme portu, üye kimlik numarası ve fabrika değerlerinde başlatıldığında kullanacağı ip adresi kısa devre köprülerinin durumuna göre otomatik olarak atanır ve bunlardan medya portları, http portu, cmdr/monitor portu, CAU sinyalleşme portu ve üye numarası değiştirilemez. Mimaride port çakışması olmaması için sistemde eğer birden fazla AU işlemci var ise AU işlemcileri Korumalı seçilmelidir.

CAU MİMARİ YAPININ KURULMASI

CAU mimari yapı kurulurken dikkat edilmesi gereken;

1-Sistem zamanı:
Cau mimarisinde AFSP protokolü ile dosya paylaşımı yapılmaktadır, sistemde yer alan AU'lardan hangisinin parametre dosyası en yeni tarihli ise mimari yapıda ilgili AU'nun parametre dosyasını kullanır. CAU mimarisinde hangi AU'da en güncel parametre dosyasının olduğu kararı parametre saklamanın yapıldığı saat ve tarihe göre karar verilir.

Bu sebeple mimari yapı kurulduğunda öncelikle sistem zamanı kontrol edilmelidir ve tercihen parametre girişi tek bir AU dan yapılmalıdır. Parametre girişi yapılan AU da parametre saklama yapıldığı zaman parametre dosyası diğer AU'lara yüklenir aynı zamanda AU'nun saat ve tarihi dikkate alınarak diğer AU'ların saat ve tarihi güncellenir.

Parametre girişi yapılan AU'da parametre saklama yapmadan önce saat ve tarihinin kontrol edilmesi önemlidir.

2-Senkronizasyon:
CAU mimarisinde AU'lara bağlı arayuzlerde parametre değişikliği yapıldıktan sonra parametre saklama yapıldığında ya da bir süre beklendiğinda yapılan değişiklikler diğer AU'lara dağılır, diğer AU'lara bağlı arayüzlerde parametre değişikliği yapılmadan önce değişiklik yapılan AU'da S işaretinin çıkmasını bekleyin, S işareti çıktığında diğer AU larda parametre değişikliği yapabilirsiniz.

Kolay CAU

Her AU kontrol ünitesi On/Off anahtarı eğer korumalı seçilmiş ise fabrika ayarları ile başlatıldığında 10.0.0.xxx (xxx üye numarasıdır) ip adresini alır. En sağdaki kısa devre köprüsü kısa devre yapılır ise ip adresi 10.0.0.1 olur ve Cau üye numarası 1 olarak seçilir.

  • 1-Her bir AU kontrol ünitesinin kısa devre köprüleri ile korumalı seçimi yapın.
  • 2-Her AU kontrol ünitesi kartının üye numarasını sıralı şekilde 1 den başlatarak birer artacak şekilde sıralı olarak ayarlayın.
  • 3-Her AU'yu fabrika değerlerinde başlatın, fabrika değerleriyle başlatıldığında AU üye numarası ile ilişkili ip adresi kullanılır. Bir numaralı üye nin ip adresi 10.0.0.1, iki numaralı üyenin 10.0.0.2 vb
  • 4-AU kontrol ünitelerinin ethernet portlarını ve Xtools'un koştuğu PC'yi aynı switch'e bağlayın, kullanılan switchlerin multicast/unicast mesajları ilettiğinden emin olun ve switch'e başka bir Xymphony ekipmanı (ITS7/VTS480, PX24 mr7, PX24 xr6 vb)
  • 5-Xtools versiyon 3.09 ve daha yeni versiyon Xtools'u kullanarak Xymphony (Keşfet) butonuna basın, AU üniteleri listelendiğinde üye numaralarının bir den başlayıp sıralı gittiğinden emin olunduğunda Kolay CAU butonuna basın.

Kolay CAU ile CAU / Düzenle Cau üye tanımları tablosu otomatik olarak düzenlenir. Tabloda Açıklama, Exchange id ve ip adresi değiştirilebilir yapıdadır.

Xtools/KolayCau yapıldıktan sonra herhangi bir AU'ya web arayüzü ile bağlantı yapıp programlama ve yönetim ana sayfasına giriş yapabilirsiniz. AU'lar fabrika ayarları ile başladığından dolayı önce web arayüzü için kullanıcı adı ve şifre tanımlaması yapmalısınız. Bakınız Web arayüzü bağlantısı, kullanıcı adı ve şifre tanımlama

Kolay Cau ile düzenlenen Cau üye tanımları tablosunda LAN dışına çıkacak AU kontrol ünitesinin (Coğrafı dağınık sistem) ip adresi değiştirilip WAN ip adresi yazılmalı ve Aşağı butonuna basılarak tablodaki değişiklik kaydedilmelidir. Başarılı bir şekilde düzenlenen Cau üye tanımları tablosu otomatik olarak bir cau id anahtarı üretir.

Yukarıdaki resimde üretilen anahtarın id si F74116EA dır ve bir numaralı AU kontrol ünitesine bağlanıldığını (F74116EA/1, 2 üyesinin daha olduğunu ve 2 üyenin de birbirini gördüğü görülmektedir (F74116EA/1 (2/2)).

Cau üye tanımları tablosunda herhangi bir FAE'nin Exchange id'si değiştirilir ise cau id anahtarı da değişir ve yeni tablo CAU / İndir tıklanarak indirilip diğer AU kontrol ünitelerine yüklenmelidir.

AU kontrol üniteleri korumalı seçim ile başlatıldıkları için WAN da yer alan AU ünitelerinin medya portları, Web sunucu http portu, Çağrı kayıt Xtools cmdr/monitor portu ve CAU sinyalleşme portu dsl modemden AU kontrol ünitesinin ip adresine yönlendirilmelidir.

Kolay CAU kullanılmadan CAU kurulumu

Kolay CAU kullanılmadan CAU mimarisi kurulacak ise aşağıdaki adımlar takip edilmelidir.

  • 1-Sistemde yer alan AU ünitelerinin hepsinde 8 numaralı anahtar (On/Off anaktarı) On (koruma var) yapılmalıdır.
  • 2-Her AU'nun üye numarasını On/Off anahtarını kullanılarak ayarlayın, AU ların üye numaralarını 1 den başlayarak sırayla arttırarak ayarlayın.
  • 3-XTools dan ya da web arayüzünden her AU'ya bağlantı sağlayın.
  • 4-Cau / Duzenle Cau üye tanımları tablosunda Exchange id sütununa diğer AU ünitelerinin id anahtarını ve ip adresini girin. Exchange id anahtarını girerken hata yapmamak için diğer AU lara bağlanıp id anahtarını kopyalayıp tabloya yapıştır yapmanızı öneririz.
  • 5-Giriş işlemi bittikten sonra sayfanın altında yer alan Aşağı butonuna basarak sayfayı hafızaya kayıt edin.
  • 6-Ana sayfadan Cau / Indir tıklayarak CAU üye tanım tablosunu indirin.
  • 7-CAU mimarisinde yer alan diğer AU ünitesine bağlanarak Cau / Yükle ile Cau üye tanım tablosunu (CauDef15.bin) yükleyin
  • 8-Yükleme işlemi bittikten sonra Cau / Düzenle ile Cau üye tanımları tablosuna girip tabloyu indirdiğiniz AU ünitesinin ip adresini girin.
  • 9-5. ve 6. maddelerdeki işlemleri tüm AU ünitelerinde uygulayın.
  • 10-Her AU ünitesinin medya portları, Web sunucu http portu, Çağrı kayıt Xtools cmdr/monitor portu ve CAU sinyalleşme portunu DSL modemden AU ünitesinin ip adresine yönlendirmesini yapın.

Koruma var seçildiğinde AU'lar üye numarası kısa devre köprülerine göre otomatik medya portları, Web sunucu http portu, Çağrı kayıt Xtools cmdr/monitor portu ve CAU sinyalleşme port numarasını atar ve bu portlar değiştirilemez. Otonom ünite kurulurken portlarda çakışma olmaması için koruma var seçilmelidir.

CAU üye tanımları yapıldıktan sonra sistemde yer alan bir AU ünitesine web arayüzü ile bağlantı yapıp sisteme parametre girişi yapabilirsiniz. Parametre girişi yapıldıktan sonra 1-2 dakika içinde yapılan değişiklik diğer AU'lara gönderilir, değişiklik yapıldıktan sonra parametre saklandığında tüm AU ların silinmez hafızasına parametreler hemen kayıt edilir.

Not:
Eğer sistemde tek AU kullanılıyor ise koruma var seçilmesi zorunlu değildir.
